Багато власників Renault Trafic III хочуть замінити штатну магнітолу на сучасну 9-дюймову планшетну автомагнітолу. Це цілком зрозуміле бажання: більший екран, зручніше керування, Apple CarPlay, Android Auto, навігація та значно кращий огляд під час маневрування з камерою заднього виду. Але саме тут часто виникає перша помилка. Для Renault Trafic III недостатньо орієнтуватися лише на рік випуску або модель автомобіля. Вирішальним є те, який блок керування кліматом встановлений у машині.

Renault Trafic III залежно від комплектації випускався з ручним кондиціонером або з клімат-контролем. Для обох варіантів зона навколо радіо та панелі керування кліматом виглядає по-різному. Через це відрізняються і відповідні рамки для встановлення автомагнітоли. Якщо замовити неправильне виконання, це часто стає помітно лише після демонтажу штатного радіо: виріз не підходить, блок керування розташований інакше або рамка не фіксується акуратно.

Для автомобілів з ручним кондиціонером потрібен спеціальний монтажний комплект, наприклад Renault Trafic III 9 Zoll Einbauset für manuelle Klima. Якщо спочатку потрібно загально перевірити, які 9-дюймові рішення існують для різних автомобілів, відповідні варіанти можна знайти в категорії 9 Zoll und 10 Zoll Radio Einbausätze. Ширший огляд повних рішень для радіо та навігації доступний також у розділі Einbausätze für Radio und Navigation.

Чому блок керування кліматом у Trafic III такий важливий

У Renault Trafic III магнітола не розташована окремо від інших елементів панелі. Зона радіо візуально й технічно тісно пов’язана з блоком керування кліматом нижче. Саме тому має велике значення, чи автомобіль оснащений трьома класичними поворотними регуляторами ручного кондиціонера, чи іншим блоком для клімат-контролю.

У версії з ручним кондиціонером елементи керування зазвичай простіші. Типовими є механічні на вигляд поворотні ручки для температури, напрямку потоку повітря та швидкості вентилятора. Зона під ними й поруч із ними має іншу форму, ніж у автомобілях з клімат-контролем. Тому рамка для магнітоли повинна мати більший або інакше вирізаний отвір.

У варіанті з клімат-контролем панель керування виглядає сучасніше й компактніше. Залежно від комплектації там можуть бути кнопки, дисплейні елементи або інше розташування функцій клімату. Радіорамка повинна точно враховувати цю форму. Саме тому рамку для ручного кондиціонера не можна просто встановити в автомобіль з клімат-контролем без втрати акуратного вигляду, надійності посадки або зручності керування.

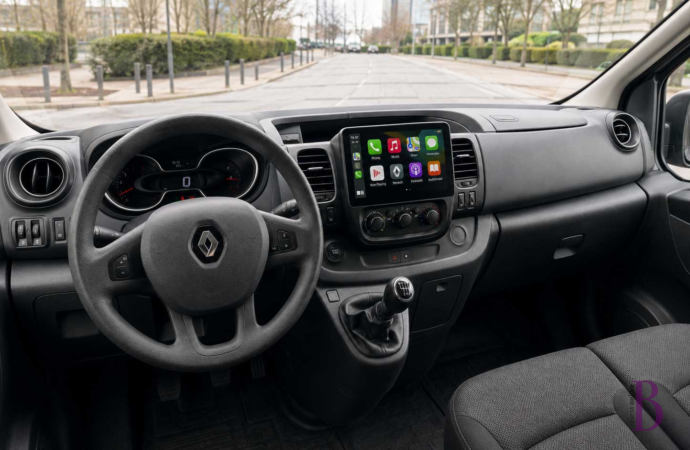

Як розпізнати ручний кондиціонер перед покупкою

Ручний кондиціонер у Renault Trafic III найчастіше можна впізнати за класичними круглими регуляторами. Водій налаштовує температуру, силу обдуву та напрямок повітря безпосередньо за допомогою поворотних ручок. Повноцінного автоматичного дисплея клімату, який сам регулює температуру, у цьому випадку немає.

Перед замовленням не варто покладатися лише на дані автомобіля. Рік випуску, назва моделі та платформа справді допомагають, але вони не замінюють погляд на центральну консоль. Два Renault Trafic III одного й того самого періоду виробництва можуть мати різні варіанти оснащення. Особливо в транспортерах, комбі, робочих автомобілях або машинах із корпоративних автопарків зустрічається багато різних комплектацій.

Тому перед покупкою корисно зробити коротку перевірку: чи розташовані під радіо прості поворотні регулятори? Чи зона керування кліматом велика й механічна на вигляд? Чи немає окремого цифрового блоку клімат-контролю? Якщо так, найімовірніше, це версія з ручним кондиціонером.

Як розпізнати клімат-контроль і чому рамка інша

У випадку клімат-контролю керування побудоване більш електронно. Часто панель виглядає пласкішою, сучаснішою або сильніше інтегрованою в центральну консоль. Температура налаштовується не лише приблизно поворотною ручкою, а контролюється автоматичною системою.

Для заміни радіо це означає: виріз рамки повинен точно відповідати цьому блоку керування. Неправильна рамка може призвести до того, що частини кліматичної панелі будуть перекриті або з боків з’являться некрасиві щілини. Також можуть відрізнятися точки кріплення, оскільки вся передня зона центральної консолі має іншу форму.

Під час встановлення 9-дюймової планшетної магнітоли невідповідна рамка помітна ще сильніше, ніж у випадку з маленьким 1-DIN пристроєм. Великий екран добре видно у верхній частині панелі. Якщо форма рамки не збігається, весь монтаж одразу виглядає не професійно, а як тимчасове рішення.

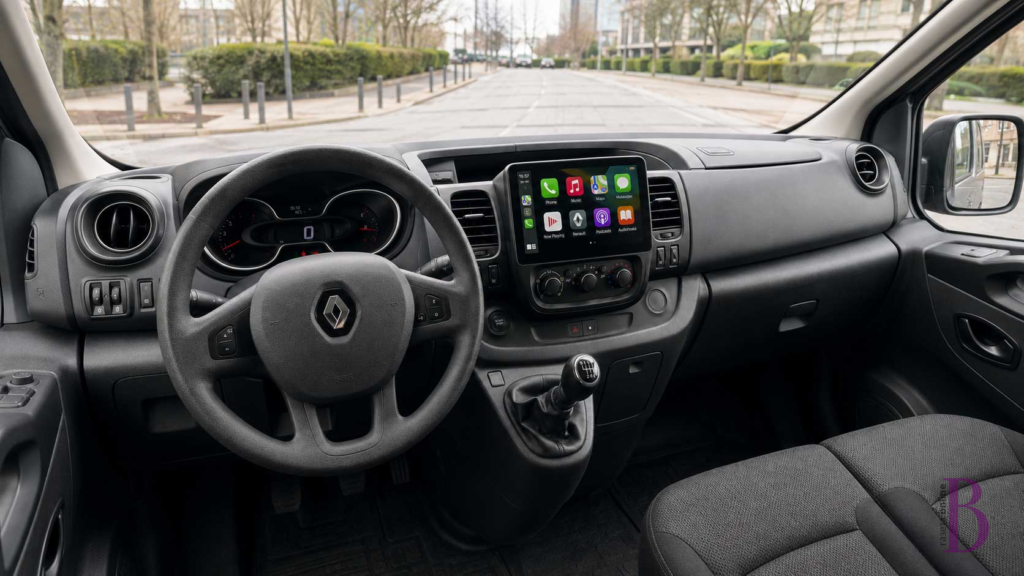

Двокомпонентна 9-дюймова рамка для Renault Trafic III

9-дюймова рамка для Renault Trafic III має двокомпонентну конструкцію. Під час монтажу спочатку в панелі приладів кріпиться базова частина. Цей основний рамковий елемент фіксується в передбачених чотирьох точках кріплення та створює стабільну основу для нового пристрою.

Після цього встановлюється друга, видима частина рамки. Вона защіпається на місце, а наявні кліпси надійно утримують її в правильному положенні. Така конструкція важлива, тому що 9-дюймова планшетна магнітола візуально значно помітніша, ніж менше післяпродажне радіо. Рамка повинна не лише закривати отвір, а й рівно та міцно інтегрувати пристрій у центральну консоль.

Ця рамка призначена для 9-дюймових планшетних пристроїв або 9-дюймових автомагнітол. Вона не підходить для класичних 1-DIN радіо, а також для звичайних 2-DIN магнітол без відповідної 9-дюймової передньої панелі. Якщо потрібно встановити стандартний 2-DIN пристрій із меншим екраном, потрібне інше рішення.

Розміри, корпус радіо та глибина встановлення

Типова 9-дюймова планшетна автомагнітола має велику передню дисплейну частину, тоді як сам корпус за екраном значно компактніший. У Renault Trafic III рамка розрахована на передній розмір приблизно 229 мм по верхній ширині та 130 мм по висоті. Ці розміри стосуються видимої передньої частини 9-дюймового пристрою.

Глибина встановлення багатьох 9-дюймових планшетних магнітол становить лише близько 50 мм. Це перевага, тому що за радіо в панелі часто менше місця, ніж здається на перший погляд. Проте перед монтажем потрібно перевірити, чи можна акуратно розмістити за пристроєм кабелі, адаптери, антенні роз’єми та можливі інтерфейсні модулі.

Важливо також розуміти різницю між передньою частиною пристрою та його корпусом. Багато 9-дюймових магнітол мають 2-DIN корпус, але більшу екранну панель. Саме для такої комбінації підготовлений цей монтажний комплект. Звичайна 2-DIN магнітола з меншою передньою частиною не використовує велику 9-дюймову рамку правильно.

Керування з керма, антена й адаптери

Під час заміни штатного радіо потрібна не лише видима рамка. Електричне підключення також має відповідати автомобілю. У Renault Trafic III для відновлення роботи кнопок на кермі потрібен відповідний адаптер між автомобільним роз’ємом і новою магнітолою.

Додатково важливу роль відіграє антена. Renault Trafic III використовує активну антену з роз’ємом Fakra. Тому потрібен антенний адаптер із фантомним живленням. Залежно від моделі магнітоли може знадобитися ще один адаптер з ISO на DIN. Без правильного фантомного живлення радіоприйом може стати значно гіршим, навіть якщо новий пристрій технічно працює без проблем.

Renault Trafic III у цьому випадку не використовує таку саму CAN-Bus логіку, як багато інших сучасних автомобілів. Проте адаптерне рішення все одно повинно точно відповідати автомобілю та новому радіо. Особливо для Android- або China-радіо потрібно перевірити, як реалізовані керування з керма, живлення антени та розпіновка підключення.

Відповідні роки випуску та типова ситуація встановлення

Актуальним є Renault Trafic III типу J/JL з 2014 до 2019 року випуску, а також пізніша версія з 2019 до 2022 року. В обох періодах перехід на 9-дюймову планшетну магнітолу може бути доцільним, тому що штатна система в повсякденному використанні часто вже не відповідає сучасним вимогам до зручності.

Найбільша перевага в Trafic часто полягає не лише в музиці або навігації, а в кращому огляді. Особливо для транспортерів, сімейних авто, шатлів або camper-переобладнань камера заднього виду разом із великим 9-дюймовим екраном дає помітну користь. Маневрувати стає простіше, перешкоди видно краще, а водій менше залежить від маленьких дзеркал або лише акустичних сигналів.

Комплект постачання для правильної монтажної версії

Для встановлення, залежно від комплекту, зазвичай потрібні такі компоненти:

• 1 x 2 DIN 9 Zoll Radioblende mit Einbauwinkeln in Schwarz
• 1 x Adapter für Lenkradfernbedienung zwischen Fahrzeugstecker und neuem Gerät
• 1 x Antennenadapter mit Phantomspeisung Fakra auf ISO
• 1 x Antennenadapter ISO auf DIN, abhängig vom Radiomodell

Вирішальним залишається одне: комплект постачання повинен відповідати варіанту кліматичної системи. Навіть повне адаптерне рішення не допоможе, якщо видима радіорамка не підходить до блоку керування в автомобілі.

Висновок: спочатку перевірити клімат, потім замовляти 9-дюймове радіо

У Renault Trafic III саме блок керування кліматом визначає правильну радіорамку. Автомобілі з ручним кондиціонером потребують іншої форми рамки, ніж автомобілі з клімат-контролем. Якщо перевірити цю різницю перед покупкою, можна уникнути неправильного замовлення, зайвого повернення товару та проблем під час монтажу.

9-дюймова планшетна магнітола може зробити Renault Trafic III значно сучаснішим. Вона покращує керування, навігацію, підключення смартфона й особливо використання камери заднього виду. Щоб переобладнання виглядало акуратно та працювало правильно, рамка, виріз, кріплення, керування з керма й антенний адаптер повинні підходити один до одного. Саме тому перший погляд перед покупкою має бути спрямований не на саме радіо, а на блок керування кліматом у власному автомобілі.
